Centro de mecanizado para Aluminio MC 304 ARIEL – 5A MTS

Centro de mecanizado para Aluminio MC 304 ARIEL – 5A MTS

Descripción

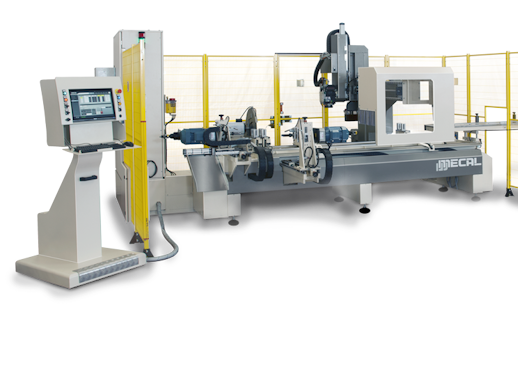

Centro de mecanizado de puente móvil con mandril vertical para el mecanizado de extrusiones de aluminio, aleaciones ligeras, PVC y
perfiles de acero.
MDT (módulo de corte). Se trata de un sistema para obtener varias piezas a partir de una sola barra de perfil. Las mordazas utilizadas
disponen de motorización independiente. Está previsto que al menos dos mordazas sujeten cada pieza que se vaya a cortar.

Características

5 ejes (X, Y, Z, C, A) controlados por CNC
3 ejes (X, Y, Z) controlados por CN que identifican las guías de deslizamiento pertenecientes al puente móvil
2 ejes (C, A) controlados por CN pertenecientes cabezal de fresado
Los ejes principales se deslizan sobre guías perfiladas de precisión y están accionados por motores de corriente continua sin escobillas
Las mordazas de bloqueo de la pieza se deslizan por guías de precisión
Posibilidad de dividir la zona de trabajo para crear dos áreas de trabajo separadas
Con una fresa de disco se pueden realizar operaciones de fresado en ambos extremos del perfil (ciclo de retestado)
Se pueden efectuar operaciones de fresado con interpolación lineal y circular en planos bidimensionales
Los topes de referencia para alinear el perfil se pliegan con control neumático
El electromandril está preparado para el cambio rápido del mandril portaherramientas. El cambio de herramienta se realiza automáticamente
El almacén de herramientas se encuentra en el puente móvil. El cambio de herramienta se puede efectuar en cualquier posición del perímetro de trabajo
Una centralita con instalación mínima se encarga de la refrigeración de las herramientas
Un sistema centralizado automático lubrica todas las guías de deslizamiento y los tornillos a bolas recirculantes
Preparado para utilizar depósitos para la recogida de virutas y desechos
Preparado para utilizar un transportador motorizado para la evacuación de los desechos
Diseño según la directiva de máquinas

Equipamiento

PC de escritorio, sistema operativo Windows, teclado QWERTY, mouse
Pantalla W TFT-LCD de 18,5” (16:9, 1366 x 768 píxeles)
Licencia MS Windows 10 ‐IoT ‐
Software de programación gráfica CAM 3D
Módulo MAM para el reposicionamiento de la mordaza durante el ciclo de trabajo
Función MDT para la gestión de múltiples cortes
Nº 1 ES779 Electrohusillo, 10,0 kW, HSK-F63, 24000 rpm, codificador, refrigeración líquida
N. 1 almacén de portaherramientas con 12 estaciones
N. 1 cargador externo para hoja (máx. Ø 450 mm)
Abrazaderas de bloqueo de 8 piezas (máx. 12)
N. 1 escáner láser para control de acceso
N. 1 conjunto de protección perimetral

Añadir al presupuesto

62 / 100

Funciona con Rank Math SEO

Puntuación SEO

Centro de mecanizado para Aluminio MC 304 ARIEL – 5A MTS

DATOS TECNICOS

Carrera del eje X (longitudinal)	mm	7480/9480/11480/15730
Carrera del eje Y (transversal)	mm	1410
Carrera del eje Z (vertical)	mm	700
Velocidad de colocación del eje X (longitudinal)	m/1′	80
Velocidad de colocación del eje Y (transversal)	m/1′	70
Velocidad de colocación del eje Z (vertical)	m/1′	40
Velocidad de colocación del eje C (rotación del cabezal)	°/1’	8100
Velocidad de colocación del eje A (inclinación del eje del mandril)	°/1’	8100
Aceleración del eje X (longitudinal)	m/s*s	1,67
Aceleración del eje Y (transversal)	m/s*s	1,47
Aceleración del eje Z (vertical)	m/s*s	2,2
Caras mecanizables Con herramienta directa (cara superior, caras laterales)		5
Caras mecanizables Con herramienta directa (extremos)		2
Caras mecanizables Con fresa de disco (extremos)		2
Peso	kg	±7000/8000/9000
