Centro de Mecanizado para Aluminio MC 305 GIANOS TM DPM

Name: Centro de Mecanizado para Aluminio MC 305 GIANOS TM DPM Ventytec
Price: 0.01 EUR
Availability: InStock

67 / 100

Funciona con Rank Math SEO

Puntuación SEO

Carrera del eje X	milímetro	7438
Velocidad de posicionamiento del eje X	m/1′	140
recorrido del eje Y	milímetro	530
Velocidad de posicionamiento del eje Y	m/1′	30
Carrera del eje Z	milímetro	410
Velocidad de posicionamiento del eje Z	m/1′	30
Carrera del eje A/B	tú	± 125°
Potencia nominal del electromandril	kilovatios	8,5
Sistema de refrigeración		Aire
Cono de fijación portaherramientas		HSK F63
Velocidad máxima de rotación	milímetro	24000
Peso	kg	± 5300

Sujeto a cambios técnicos

Descripción

TM = Viaja Móvil.
DPM es el acrónimo de Morse Positioning Device. La máquina está equipada con un dispositivo, con accionamiento combinado neumático/electrónico, dedicado al posicionamiento automático de las mordazas, una tras otra.

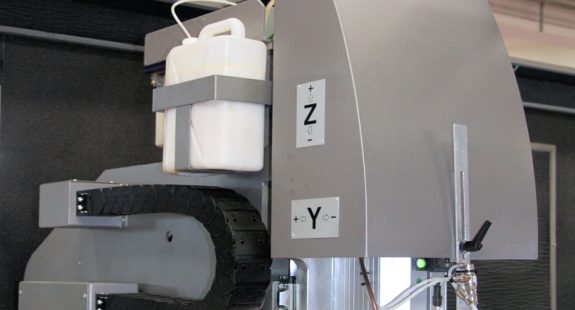

3 Ejes (X, Y, Z) están dedicados al movimiento del electromandril.
2 Ejes (A, B) están dedicados al movimiento de los 2 largueros sobre los que se alojan las piezas.

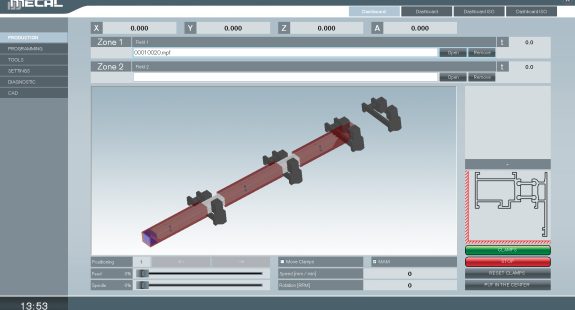

Las piezas se fijan con 4 mordazas neumáticas, deslizándose sobre cada viga móvil (5 ejes). Los haces se pueden colocar en cualquier ángulo entre ± 125°. Las rotaciones son gestionadas directamente por el control numérico.
Con accesorios dedicados, puede trabajar en 5 caras de perfiles de aluminio, PVC y acero.
Adecuado para el procesamiento de perfiles de aluminio extruido para la arquitectura de viviendas y para perfiles perfilados de acero ligero.
Sección nominal trabajable: 200 x 200 mm (YxZ).

Los ejes corren sobre guías de recirculación de bolas y son accionados por motores gestionados con sistemas digitales. Todos los sistemas de movimiento de los ejes están lubricados a través de un sistema centralizado automático

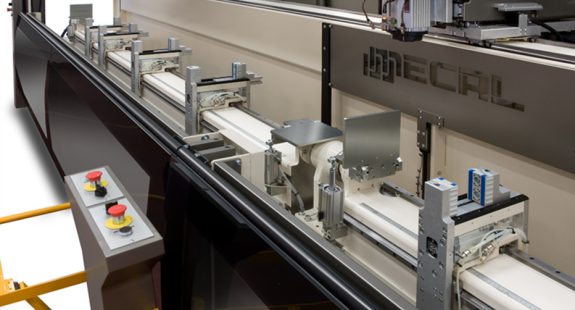

Las piezas de trabajo se pueden asignar en dos vigas móviles separadas, que se pueden girar de forma independiente o sincronizadas, gestionadas directamente por el ciclo de control.
Las mordazas que bloquean la pieza se deslizan sobre guías de recirculación de bolas.
Con una fresa de disco es posible realizar operaciones de fresado en ambos extremos del perfil (ciclo de refrentado).

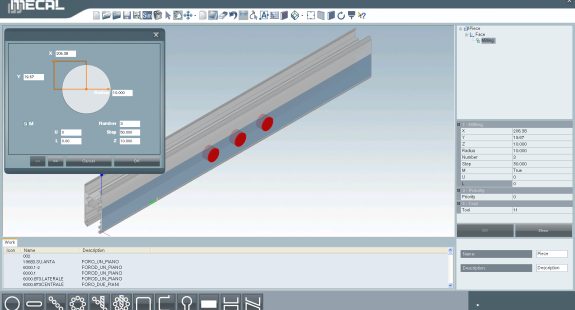

Las operaciones de fresado se pueden realizar con interpolación lineal y circular en los ejes X,Y,Z.
Los topes retráctiles (derecho e izquierdo) permiten cargar perfiles con longitudes complementarias, incluso con diferentes secciones y procesos.
El electromandril está preparado para el cambio rápido del husillo portaherramientas.
El cambio de herramienta se realiza automáticamente.

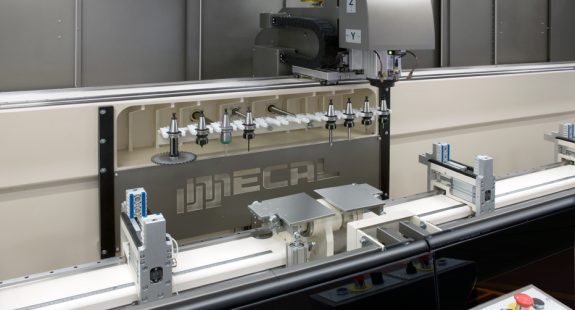

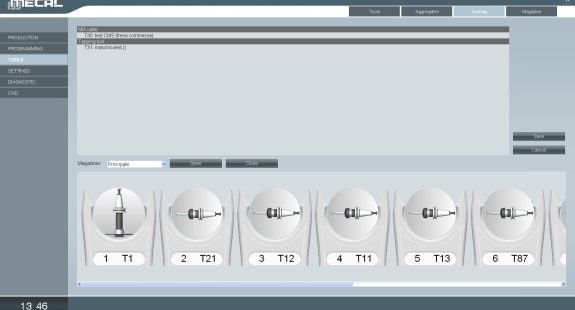

El almacén de herramientas está fijado en la parte central de la base y tiene 11 posiciones. Puede contener herramientas para fresado, roscado, fresado frontal y también cabezales angulares para trabajar en los extremos del perfil.
La refrigeración de las herramientas se confía a una unidad de control con un sistema mínimo.
La máquina está preparada para el uso de tanques para la recogida de virutas o para la inserción de una cinta transportadora motorizada para la evacuación.
