Centro de Corte y Mecanizado para Aluminio y PVC Alcor II

Centro de Corte y Mecanizado para Aluminio y PVC Alcor II

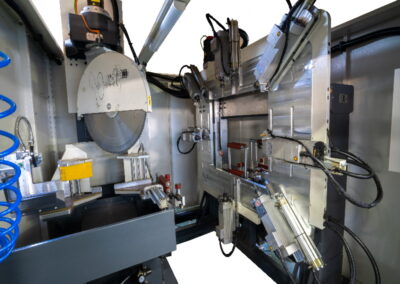

ALCOR – II C fue desarrollado como un centro de corte y procesamiento de perfiles con sistema de control numérico (10 ejes) para cortar, fresar, perforar el canal de drenaje de agua y marcar juntos a los perfiles de PVC y aluminio. ALCOR – II C está diseñado para lograr la mayor eficiencia en menos tiempo gracias a sus unidades de operación independiente.

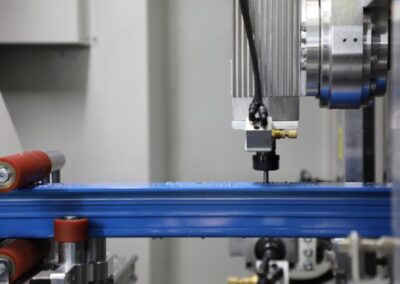

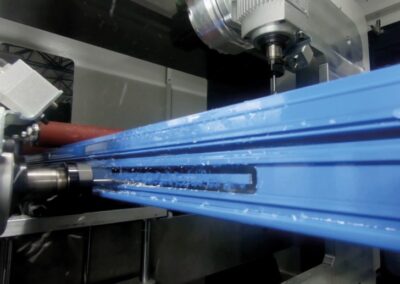

Los 4 motores se pueden posicionar en diferentes ángulos proporcionando un funcionamiento ilimitado en las 4 caras del perfil. El motor superior puede funcionar en cualquier ángulo de 0° a 45° mientras que el motor delantero puede operar en todos los ángulos de 45 ° a 135 °, lo que proporciona una gran flexibilidad en cualquier procesamiento del perfil.

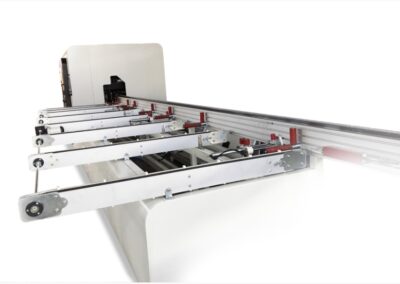

Gracias a su capacidad de alimentación de 10 perfiles, permite que la máquina se use de la manera más eficiente.

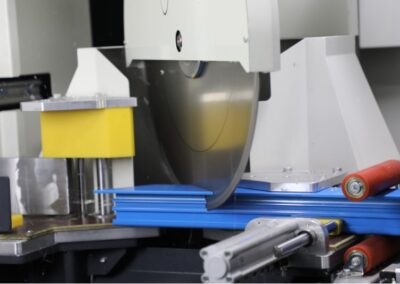

La unidad de corte con disco de 550 mm de diámetro, permite operar en cualquier ángulo entre 30° y 150° ofreciendo un amplio rango de corte con respecto a otros centros de corte.

Hay existencias

Centro de Corte y Mecanizado para Aluminio y PVC Alcor II

Distancias de Ejes
Eje X Mín. 270 mm / máx. 3000 mm
Eje Y Mín. 30 mm / máx. 150 mm
Eje Z Mín. 30 mm / máx. 180 mm
Eje SR (robot de accionamiento ) Mín. 1200 mm / máx. 6500 mm
Eje TZ (movimiento vertical de la unidad de corte) 270 mm
Eje TA (movimiento de rotación de la unidad de corte) 122°
Eje GrY (Gripper horizontal) 117 mm
Eje GrZ (Gripper vertical) 115 mm
Eje A1 ( movimiento del motor superior ) 112°
Eje A2 ( movimiento del motor delantero) 157°
Velocidad de Posicionamiento
Eje X 64 m/min.
Eje Y 64 m/ min.
Eje Z 40 m/ min.
Eje TZ (movimiento vertical de la unidad de corte) 23 m/ min.
Eje TA (movimiento de rotación de la unidad de corte) 48 m/ min.
Eje SR (robot de accionamiento ) 130 m/ min.
Unidad de Corte
Ángulos de corte 30° / 150°
Diámetro del disco 550 mm
Dimensiones máximas de corte de perfil a 90 ° (ancho/alto) 150 mm / 180 mm
potencia del motor del disco 3kW - 4HP
Unidad de Mecanizado
Ángulos del motor superior 0° / 45°
Ángulos del motor delantero 45° / 135°
Motor enfriado por ventilador 4
Potencia máxima 3 kW
Velocidad máxima 18000 rpm
Portaherramientas ER 20
Unidad de procesamiento máximo 4
Unidad de alimentación y descarga
Longitud mínima de alimentación de perfil 1200 mm
Longitud máxima de alimentación de perfil 6500 mm
Longitud mínima de descarga de perfil 270 mm
Capacidad de carga de perfil 10
Unidad automática para extracción de retales ●
Distancias de Eje
GrY (Gripper horizontal) mín./max. 20 mm / 117 mm
GrZ (Gripper vertical) mín./max. 20 mm / 115 mm
Unidad de control
PC industrial - pantalla táctil 15"
Conexión remota ●
Conexión remota de red, transferencia de datos a través de Ethernet y USB ●
Lector de código de barras ●
Compatibilidad con los datos de la lista de cortes ●
Compatibilidad con programas CAM ○
Area Operativa
Posicionamiento automático de la mordaza en el eje X ●
Lubricación automática en el área de corte ●
Cabina protectora para el área de corte ●
● Incluido ○ Opcional
